24
April
2013

Einstufige Getriebemotoren von Watt Drive

Bei Anwendungen, wie zum Beispiel Pumpenantrieben, werden Getriebemotoren mit hohen Abtriebsdrehzahlen benötigt. Einstufige Getriebemotoren von Watt Drive im Leistungsbereich von 0,12 – 37kW können im Untersetzungsbereich von 1 – 11 geliefert werden. Die Baureihe beinhaltet 6 Getriebegrößen mit Nenndrehmomenten bis 1200Nm.

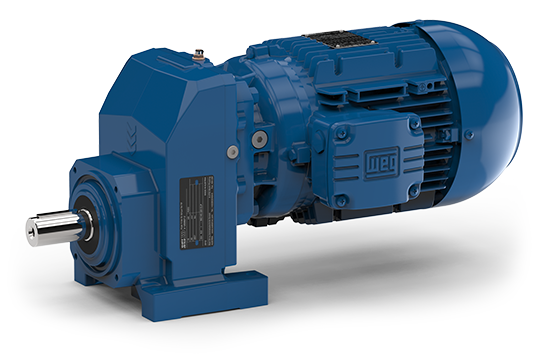

Bild 1 / Picture 1: Single stage helical geared motor

Die Getriebe sind im UNIBLOCK Design konstruiert, ein Gehäuse kann sowohl als Fuß- oder Flanschausführung verwendet werden. Zusätzliche Optionen wie zum Beispiel Abtriebswellen aus Edelstahl oder Wellen mit Zollabmessungen runden das Produktportfolio ab.

Hoher Wirkungsgrad durch einstufige Ausführung:

Durch die einstufige Getriebeausführung sind die entstehenden lastabhängigen Verluste sehr gering. Planschverluste werden durch entsprechende Anpassung der Ölfüllmenge ebenfalls gering gehalten. Die Getriebemotoren werden für alle Bauformen mit den optimalen Ölfüllmengen geliefert. Dem Kunden stehen je nach Anwendungsfall mineralische bzw. synthetische Schmierstoffe zur Verfügung. Für Anwendungen mit hohen Betriebsstunden entstehen durch Kombination mit WEG Motoren hocheffiziente Antriebssysteme.

Getriebemotoren mit NEMA Adaptern:

Die einstufigen Getriebe können für den Anbau von NEMA C-Face Motoren mit den entsprechenden Adaptern ausgestattet werden. Zur Auswahl stehen 6 Adapterbaugrößen von NA 56 bis NA 284.

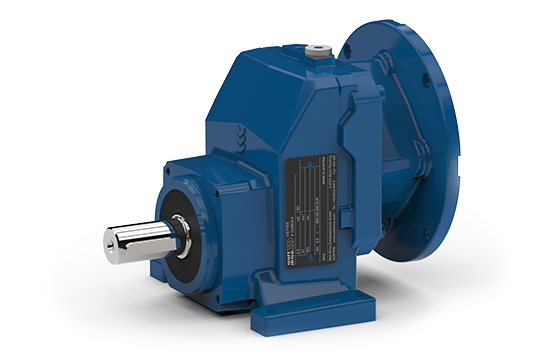

 watt-drive-single-stage-helical-gear-unit-nemaBild 2: HG 51E NA145

Bild 2 zeigt ein einstufiges Getriebe mit einem Nema Adapter. Angebaut werden kann zum Beispiel ein WEG W22 Motor, Baugröße 145T mit 1,1kW (1,5HP).

 Anbaubare WEG Motoren:

 Abtrieb Nenndrehzahl Größe
Getriebe
NEMA
Adapter
HP kW U/min   HG 41 HG 51 HU 60 HU 70 HU 80 HG 110
1 0,75 1750 143T X X X X NA143/145
1 0,75 1750 145T X X X X NA143/145
1,5 1,1 1740 145T X X X X NA143/145
2 1,5 1740 145T X X X X NA143/145
3 2,2 1750 182T X X X X NA182/184
3 2,2 1750 184T X X X X NA182/184
5 3,7 1755 213T X X X X NA213/215
5 3,7 1745 184T X X X X NA182/184
7,5 5,5 1755 213T X X X X X NA213/215
7,5 5,5 1755 215T X X X X X NA213/215
10 7,5 1750 215T X X X X X NA213/215
15 11 1765 254T X X NA254/256
15 11 1765 256T X X NA254/256
20 15 1760 256T X X NA254/256
20 15 1760 284T X X NA284/286
25 18,5 1760 284T X X NA284/286
25 18,5 1760 286T X X NA284/286
30  22 1760 286T X X NA284/286


WEG Nema Motoren:

Die ‚High Efficiency'- und ‚Premium Efficiency'-Drehstrommotoren der Baureihe NEMA W22 von WEG zeichnen sich durch einen extrem hohen Wirkungsgrad aus und erfüllen die in den USA durch die NEMA (National Electrical Manufacturers Association) definierten Effizienzwerte.

Ihre Verlustleistung ist 10 % bis 40 % niedriger als bei vergleichbaren Produkten anderer Anbieter. Den NEMA W22 gibt es in 2-, 4-, 6- oder 8-poliger Ausführung.

Der Wirkungsgrad aller Modelle übertrifft die Anforderungen der neuen Effizienzklassen IE2 High Efficiency und IE3 (Premium). Zu verdanken ist die neue Genügsamkeit dem unter aerodynamischen Gesichtspunkten gestalteten Gehäuse, das für einen stärkeren Luftstrom und bessere Kühlleistung sorgt. Außerdem wurde der Klemmenkasten so platziert, dass die Luft ungehindert am Motor vorbeistreichen kann. Das Produkt ist mit massiv ausgeführten Motorfüssen in integrierter Bauweise ausgestattet, die für hohe Steifigkeit und vereinfachte Ausrichtung sorgen. Die verstärkte Lüfterhaube bietet verbesserten Schutz gegen Stöße.
